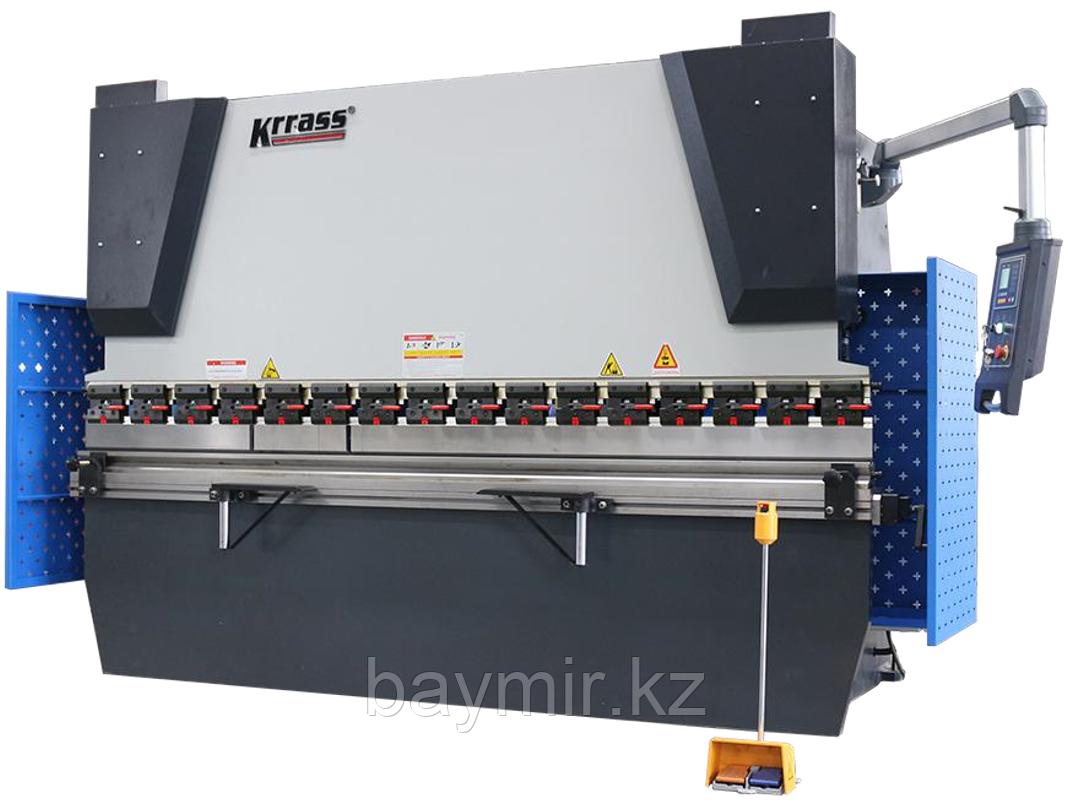

Листогибочный станок WC67Y(K)-100T/3200 гидр. Estun E21, KRRASS

Листогибочные станки серии WC67Y/К предназначены для изготовления различных деталей из листового и полосового проката методом холодной гибки. Это оборудование позволяет получать детали сложного профиля, имеющие несколько гнутых участков, их сгибают на листогибочном прессе за несколько переходов.

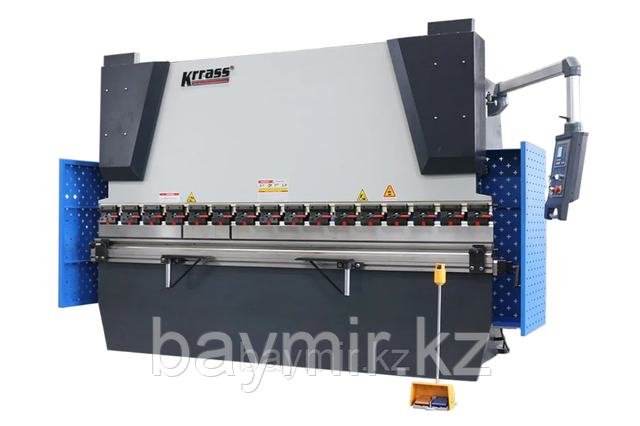

Листогибочный станок WC67Y(K)-100T/3200 гидр. Estun E21, KRRASS

Описание:

1. Европейский обтекаемый дизайн всей конструкции, термически обработанная рама, жёсткий стол и опциональная система компенсации прогиба — всё для высокоточной гибки
2. Гидравлическая синхронная система управления и программируемый логический контроллер Estun NC обеспечивают высокую повторяемость и простоту в управлении
3. Интегрированная гидросистема (Bosch Rexroth, Германия) позволяет автоматически и быстро переключаться на режим медленной гибки
4. Оси X и Y обеспечивают точное позиционирование благодаря управлению через ЧПУ-систему E21 с частотным преобразователем
5. Современная гидравлика с частотной адаптацией — обеспечивает более стабильную работу станка и надёжную эксплуатацию
6. Оптимальное соотношение параметров и конфигурации — стабильная производительность и удобство в эксплуатации
7. Стандартная система заднего упора WC67K с одной осью и системой гибки по одной оси, с возможностью добавления оси V (компенсации прогиба) и выбора подходящего штампа для гибки сложных форм

Технические характеристики:

• Модель WC67Y(K) - 100Т/3200
• Усилие - 1000 кН;
• Длина раб. стола - 3200 мм;
• Рас. между стой-ми - 2700 мм;
• Глуб. зева - 320 мм;
• Ход трав-сы - 150 мм;
• Макс. высота проема - 400 мм;
• Скорость движения вниз по оси Y (без нагрузки) - 80 мм/сек
• Скорость обратного хода по оси Y - 70 мм/сек
• Точность угла изгиба  -  <±0,5 °
• Максимальное расстояние по оси X  - 500 мм
• Линейность заготовки - 0,5 мм/м
• Точность заднего упора - 0,05 мм/м
• Скользящие передние опоры - 2 шт
• Стопор задний - 3 шт
• Мощность двигателя - 7.5 кВт
• Контроллер - Е21
• Габариты (ДхШхВ) - 3200*1600*2600 мм
• Вес - 6800 кг

Основная конфигурация:

• Система ЧПУ Estun E21 NC
• Управление по осям Y и X
• Частотный преобразователь Delta для точного позиционирования осей X и Y
• Шарико-винтовая передача и направляющая HIWIN — точность позиционирования до 0,05 мм
• Быстросъёмные зажимы (Clip-on)
• Фронтальные опоры для заготовки
• Гидравлический клапанный блок Bosch Rexroth (Германия)
• Гидравлические соединители EMB (Германия)
• Главный электродвигатель Siemens (Германия)
• Электрика Schneider Electric (Франция)
• Защита от гидравлической и электрической перегрузки
• Верхний и нижний штампы (86°, R0.6 мм, материал: 42CrMo)

Система быстросъемный зажим предназначена для быстрой смены инструмента с вертикальной подачей. Использование данной системы позволяет сократить время переналадки на до 80% по сравнению с классическими методами.

Особенности конструкции:

• Вертикальная система установки/снятия инструмента.
• Встроенный защитный кожух для обеспечения безопасности оператора.
• Возможность установки сменных промежуточных элементов в зависимости от требований производственного процесса.

ESTUN E21  Управление задним упором Управление обычным электродвигателем или частотным преобразователем Интеллектуальное позиционирование Настройка времени удержания давления и разгрузки Счётчик изделий Память на 40 программ, до 25 шагов в каждой Одностороннее позиционирование Функция ухода (concession) Одним нажатием — резервное копирование и восстановление данных Переключение между мм / дюймы Интерфейс на китайском / английском языке



Комплектующие:

1. Контроллер ЧПУ - Контроллер E21 Estun
2. Electrics Schneider-France
3. Главный двигатель - Siemens/Wannan Motor
4. Задний упор, синхронный ремень, синхронное колесо - Тайвань, Китай
5. Преобразователь частоты  - JRACDRIVE
6. Педальный переключатель - KRRASS
7. Задний упор - Шарико-винтовая передача и линейные направляющие
8. Гидравлическая система - Bosch Rexroth-Германия
9. Масляный насос SUNNY- США
10. Уплотнительное кольцо PARKER Америка
11. Передний защитный кожух - производства KRRASS
12. Задний защитный кожух - Производитель KRRASS
13. Зажим - Быстросъемный зажим

Механическая система компенсации прогиба (опционально) Система позволяет вручную регулировать прогиб балки во время гибки. Благодаря этому угол гиба остаётся постоянным по всей длине заготовки, обеспечивая высокую точность и качество гиба.



Delta Inverter и Schneider Electric	Двигатель Siemens	Клапан гидравлический REXROTH	Передняя поддержка листа
Быстросъемный зажим	Система защиты (опционально)	Педаль Korea KACON	Стоп-выключатель
Линейные направляющие SHAC	Высокоточный задний упорный палец	Шаговый двигатель оси X	Шаговый двигатель оси Y



Модель	Усилие (кН)	Длина раб. стола (мм)	Расстояние между стойками (мм)	Глубина горловины (мм)	Ход ползуна (мм)	Макс. высота проема (мм)	Макс. расстояние по оси X (мм)	Главный двигатель (кВт)
WC67K40Т/1600 WC67K40Т/2500 WC67K63Т/2500 WC67K63Т/3200	400 400 630 630	1600 2500 2500 3200	950 1850 1900 2560	230 230 250 250	100 100 100 100	320 320 320 320	300 600 600 600	3 5,5 5,5 5,5
WC67K80Т/2500 WC67K80Т/3200 WC67K80Т/4000	800 800 800	2500 3200 4000	1990 2560 3200	300 320 320	100 100 100	320 350 350	600 600 600	7,5 7,5 7,5
WC67K100Т/2500 WC67K100Т/3200 WC67K100Т/4000	1000 1000 1000	2500 3200 4000	1990 2600 3200	320 320 320	120 150 150	350 400 400	600 600 600	7,5 7,5 7,5
WC67K125Т/2500 WC67K125Т/3200 WC67K125Т/4000	1250 1250 1250	2500 3200 4000	1990 2600 3200	320 320 320	150 150 150	400 400 400	600 600 600	11 11 11
WC67K160Т/2500 WC67K160Т/3200 WC67K160Т/4000 WC67K160Т/5000 WC67K160Т/6000	1600 1600 1600 1600 1600	2500 3200 4000 5000 6000	1990 2580 2900 3900 4900	320 320 320 320 320	200 200 200 200 200	460 460 460 460 460	600 600 600 600 600	11 11 11 11 11
WC67K200Т/2500 WC67K200Т/3200 WC67K200Т/4000 WC67K200Т/5000 WC67K200Т/6000	2000 2000 2000 2000 2000	2500 3200 4000 5000 6000	1990 2480 2900 3900 4900	320 320 320 320 320	200 200 200 200 200	460 460 460 460 460	600 600 600 600 600	11 11 11 11 11
