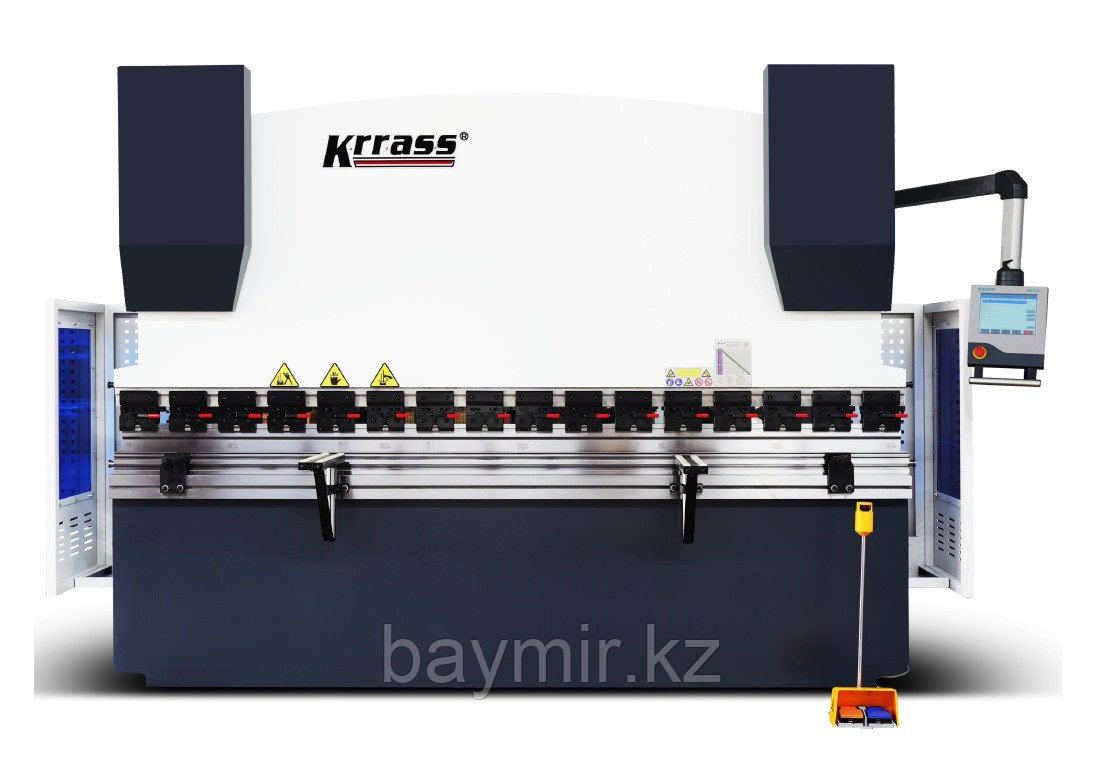

Листогибочный станок WC67Y(K)-63T/2500 гидр. Estun E310Р, KRRASS

Листогибочные станки серии WC67Y/К предназначены для изготовления различных деталей из листового и полосового проката методом холодной гибки. Это оборудование позволяет получать детали сложного профиля, имеющие несколько гнутых участков, их сгибают на листогибочном прессе за несколько переходов.

Листогибочный станок WC67Y(K)-63T/2500 гидр.  Estun E310Р, KRRASS

Описание:
1. Модернизированный дизайн, разработанный в ЕС, термообработка рамы станка, высокопрочный верстак, дополнительное механическое устройство коронки, обеспечивающее точность изгиба.
2. Гидравлический синхронный контроль и программируемый контроллер Estun CNC гарантируют точную воспроизводимость и простоту использования.
3. Интегрированная гидравлическая система (Bosch Rexroth, Германия) может автоматически быстро переключаться на медленное изгибание.
4. Ось X, Y реализует функцию точного позиционирования с помощью программирования контроллера CNCE300, сервопривода и серводвигателя.
5. Новейшие технологии гидравлического управления обслуживают, станок более стабилен и надежен.
6. Оптимальное соотношение параметров и оптимальная конфигурация ядра гарантируют стабильную производительность и удобство эксплуатации.
7. Стандартная одноосная система заднего упора WC67K, одноосная система угла изгиба и компенсация оси V. Любой тип нестандартной заготовки может быть изготовлен с помощью подходящего штампа.

Технические характеристики:

• Модель WC67Y(K) 63Т/2500
• Усилие - 630 кН;
• Длина раб. стола - 2500 мм;
• Рас. между стой-ми - 2000 мм;
• Глуб. зева - 240 мм;
• Ход трав-сы - 130 мм;
• Макс. высота проема - 485 мм;
• Главный двигатель - 5,5Квт
• Скорость вниз по оси Y мм/сек - 80
• Скорость обратного хода по оси Y мм/сек -70
• Расстояние по оси X мм - 600
• Точность угла изгиба  - 0,5
• Прямолинейность заготовки мм - 0,5
• Точность заднего упора мм/м - 0,05
• Контроллер ЧПУ - E310
• Габаритные размеры мм (L*W*H) - 3060*1360*2280
• Вес кг - 4000

Основная конфигурация:

•  Двойной сервоконтроллер Estun E310P
•  Контроллер управляет и регулирует оси Y и X
•  Сервопривод и управление позиционированием по осям X и Y
•  Шарико-винтовая передача HIWIN и линейная направляющая, точность 0,05 мм

Система быстросъемный зажим предназначена для быстрой смены инструмента с вертикальной подачей. Использование данной системы позволяет сократить время переналадки на до 80% по сравнению с классическими методами.

Особенности конструкции:

• Вертикальная система установки/снятия инструмента.
• Встроенный защитный кожух для обеспечения безопасности оператора.
• Возможность установки сменных промежуточных элементов в зависимости от требований производственного процесса.

ESTUN E310P  Поддержка 4 осей управления: X-ось, Y-ось, R-ось и C-ось Автоматический расчёт положения заготовки на основе угла гиба, материала, толщины и параметров используемого штампа Высокоточная работа заднего упора благодаря управлению сервосистемами по осям X и R Опциональное управление C-осью: гидравлическое или механическое Программирование как в абсолютных значениях, так и в углах Возможность задания параметров материала и инструмента в программе Настройки языка интерфейса и системы единиц измерения

Комплектующие:

1. Система ЧПУ E300 CNC Controller
2. Electrics Schneider-France Переключатель/выключатель
3. Главный двигатель Siemens-Германия
4. Задний упор, зубчатый ремень, зубчатый шкив, Taiwan
5. Сервопривод Estun-Nanjing
6. Pedal Switch KACON-Южная Корея
7. Шарико-винтовая передача заднего упора и линейная направляющая-Тайвань HIWIN
8. Гидравлическая система Bosch Rexroth-Германия
9. Уплотнительное кольцо PARKER-США/NOK-Япония
10. Соединитель масляной трубки EMB-Германия
11. Передний защитный кожух производства KRRASS
12. Задний защитный кожух производства KRRASS
13. Стандартные пуансон-матрицы  (Multi-V)
14. Зажим Быстросъемный
15. Метод коронки с прогибом Механическая коронка
16. Передняя фотоэлектрическая защита LNTECH-Shandong
17. Задняя фотоэлектрическая защита LNTECH-Shandong
18. Дополнительные контроллеры DA41S, Cybtouch6
19. Стандарты безопасности CE CSA NR-12 OSHA

Механическая система компенсации прогиба (опционально) Система позволяет вручную регулировать прогиб балки во время гибки. Благодаря этому угол гиба остаётся постоянным по всей длине заготовки, обеспечивая высокую точность и качество гиба.

ESTUN E310P	Delta Inverter и Schneider Electric	Главный двигатель Siemens	Гидравлический клапан REXROTH
Передняя поддержка листа	Быстросъемный зажим	Педаль Korea KACON	Стоп-выключатель
Компенсация прогиба (опционально)	Высокоточный задний упорный палец	Линейные направляющие SHAC	Серводвигатель оси Y

Модель	Усилие (кН)	Длина раб. стола (мм)	Расстояние между стойками (мм)	Глубина горловины (мм)	Ход ползуна (мм)	Макс. высота проема (мм)	Макс. расстояние по оси X (мм)	Главный двигатель (кВт)
WC67K40Т/1600 WC67K40Т/2500 WC67K63Т/2500 WC67K63Т/3200	400 400 630 630	1600 2500 2500 3200	950 1850 1900 2560	230 230 250 250	100 100 100 100	320 320 320 320	300 600 600 600	3 5,5 5,5 5,5
WC67K80Т/2500 WC67K80Т/3200 WC67K80Т/4000	800 800 800	2500 3200 4000	1990 2560 3200	300 320 320	100 100 100	320 350 350	600 600 600	7,5 7,5 7,5
WC67K100Т/2500 WC67K100Т/3200 WC67K100Т/4000	1000 1000 1000	2500 3200 4000	1990 2600 3200	320 320 320	120 150 150	350 400 400	600 600 600	7,5 7,5 7,5
WC67K125Т/2500 WC67K125Т/3200 WC67K125Т/4000	1250 1250 1250	2500 3200 4000	1990 2600 3200	320 320 320	150 150 150	400 400 400	600 600 600	11 11 11
WC67K160Т/2500 WC67K160Т/3200 WC67K160Т/4000 WC67K160Т/5000 WC67K160Т/6000	1600 1600 1600 1600 1600	2500 3200 4000 5000 6000	1990 2580 2900 3900 4900	320 320 320 320 320	200 200 200 200 200	460 460 460 460 460	600 600 600 600 600	11 11 11 11 11
WC67K200Т/2500 WC67K200Т/3200 WC67K200Т/4000 WC67K200Т/5000 WC67K200Т/6000	2000 2000 2000 2000 2000	2500 3200 4000 5000 6000	1990 2480 2900 3900 4900	320 320 320 320 320	200 200 200 200 200	460 460 460 460 460	600 600 600 600 600	11 11 11 11 11
