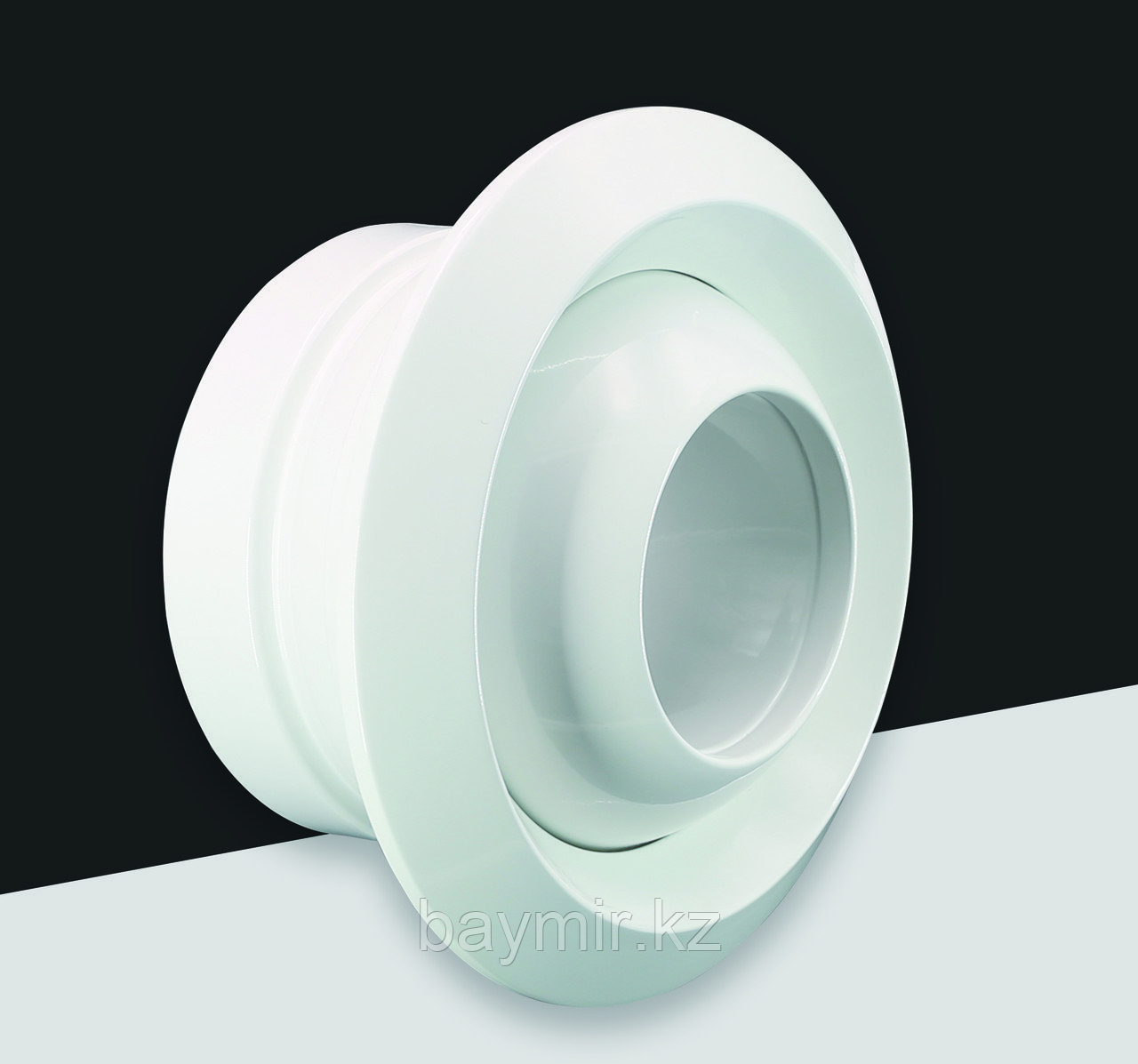

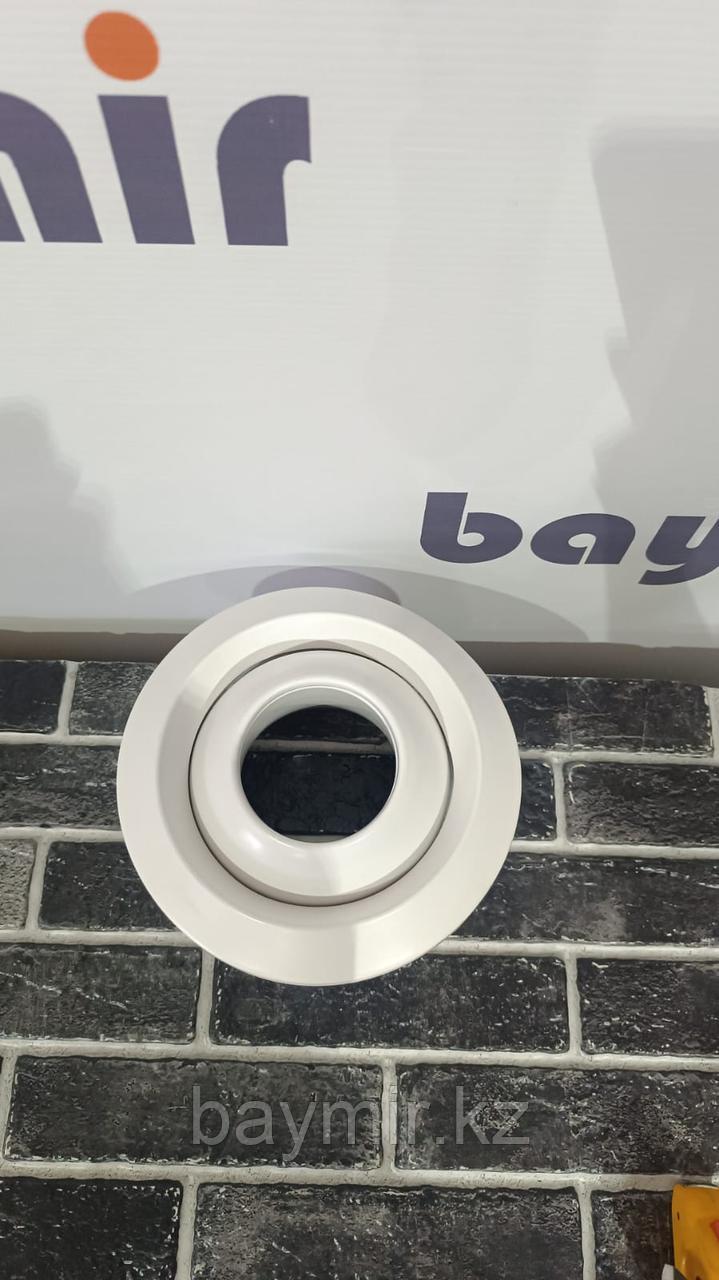

Диффузор сопловой D160мм

Описание

Сопловые  воздухораспределители  типа  QP  предназначены  для  применения  в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью. Акустические характеристики позволяют применять сопловые воздухораспределители в помещениях с повышенными требованиями к шуму. Сопловые воздухораспределители представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка с коническим соплом и цилиндрическим патрубком; изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия. Сопловые воздухораспределители предназначены для монтажа на плоскую поверхность; крепление осуществляется при помощи самонарезающих винтов. Сопла снабжены присоединительным патрубком для крепления на торец круглого воздуховода.

Применение

Применение сопла идеально подходит для традиционных систем обогрева и кондиционирования и гарантирует высокое соотношение индукции воздуха в помещении, даже при высоких различиях температуры поступающего в диффузор воздуха и воздуха в помещении. Кроме того, обеспечивается низкий уровень шума, даже при высоком расходе воздуха

Преимущества сопловых диффузоров

•     Отлично подходят для систем вентиляции торговых комплексов, ангаров, производственных цехов, концертных залов и пр.
•     Имеют высокую дальнобойность.
•     Диффузоры имеют оптимальные акустические характеристики; устройства могут быть установлены даже на объектах с особыми требованиями к максимальному уровню шума.
•     Устройства производятся из алюминия. Поверхность защищена порошковым покрытием RAL 9016 .

Технические характеристики соплового диффузора D160 мм

• Изготовлены из полированного алюминия.
• Высота установки от 2,8 до 30 м.
• Производительность от 50 до 3200 м3/ч
• Крепление винтами непосредственно в передней части канала.

Конструкция воздухораспределителей

В корпусе соплового диффузора размещена подвижная центральная вставка сферической формы с коническим соплом. Воздухораспределитель оснащен присоединительным патрубком, позволяющим закрепить устройство на торце воздуховода с круглым сечением.

Регулирование направления потока воздуха осуществляется путем изменения положения центральной вставки. Струя может подаваться в диапазоне ±30° относительно оси симметрии устройства.Сопловые диффузоры легко крепятся на плоскую поверхность саморезами.
