Спирально-навивной станок SBJX-1500D
8 200 000 ₸
- В наличии
- Код: 10600140
- +7 (708) 005-50-85Акбота-менеджер по продажам
- +7 (708) 003-50-85Анар-менеджер по продажам
- +7 (708) 001-50-85Маншук-менеджер по продажам
- +7 (701) 887-50-85Булбул-менеджер по продажам
- +7 (708) 006-50-85Айжан - менеджер по продажам
Описание:

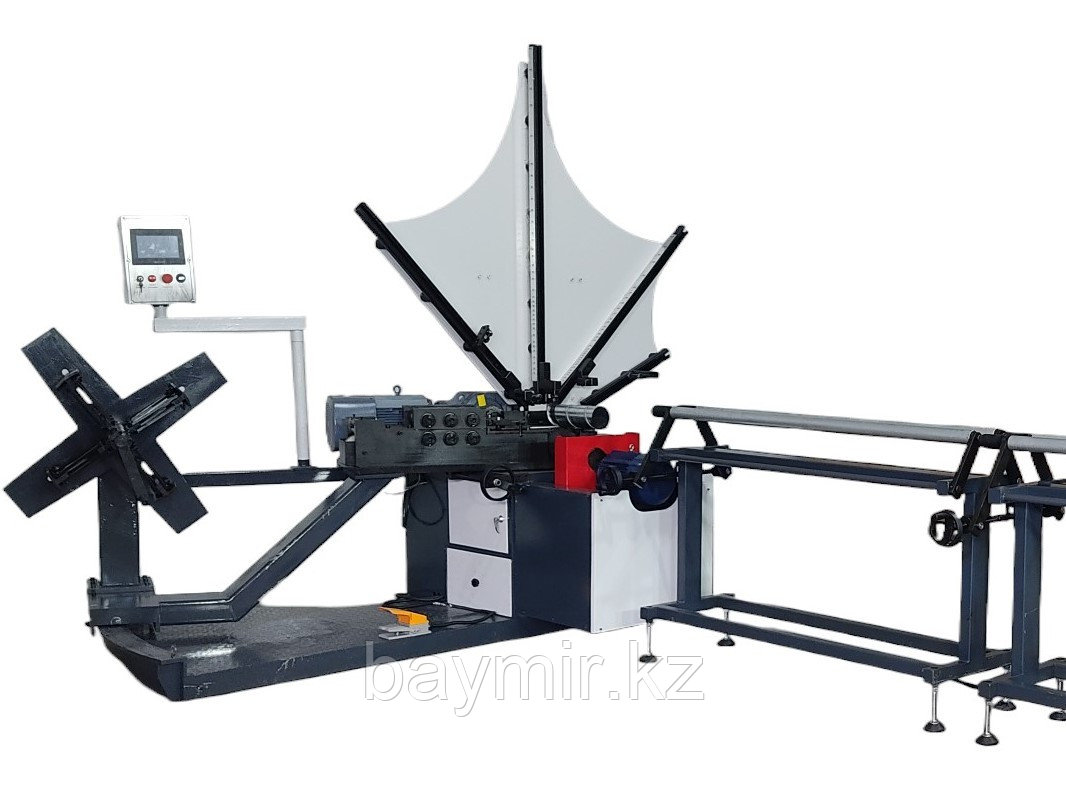

Спирально-навивной станок SBJX-1500D представляет собой комплекс для производства прямых участков спирально-навивных воздуховодов, применяемых при изготовлении систем вентиляции, воздушного отопления и воздухоочистки.

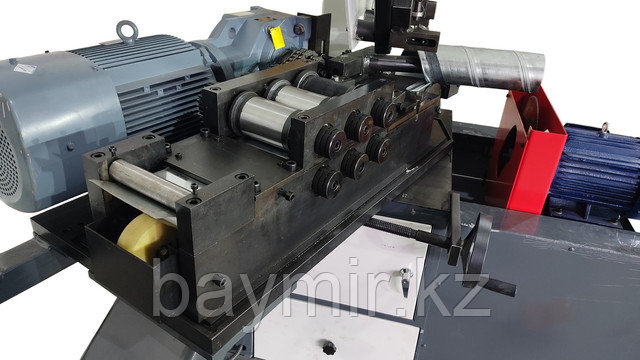

Технический процесс состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезки в нужный размер. Процесс отрезки производится без заусенцев, получаемый край обеспечивает безопасную эксплуатацию.
Управление станком для производства спирально-навивных воздуховодов осуществляется от системы ЧПУ. Высокая автоматизация работы линии обеспечивает высокую производительность и надёжность.
Технические характеристики
- Модель SBJX-1500D
- Диаметр трубы 80-1500мм;
- Длина трубы 100-20000мм;
- Толщина обработки 0.4-1.0мм;
- Ширина штрипса 137 мм;
- Скорость процесса 1-36м/мин;
- Тип шовного замка-замок снаружи трубы;
- Электронная система контроля-автоматический контроль системой PLC;
- Давление воздуха в системе 0.3-1.0МПа;
- Напряжение 380В;
- Мощность двигателя 5.5кВт;
- Мощность режущего мотора 4кВт;
- Материал заготовок - алюминий, нержавеющая сталь, оцинкованная сталь;
- Вес 2260кг;
- Размеры (ДхШхВ) 2600х2200х2050мм
- Тип отрезного устройства: Дисковая фреза;
- Рабочее давление системы: 0,8МПа
- Система управления: PLC

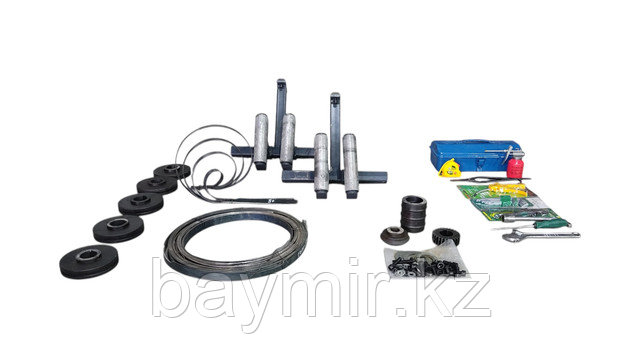

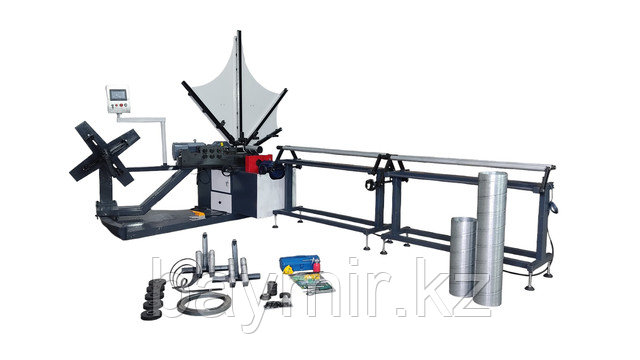

Комплектация :
- Станок (отрезная фреза) : 1шт;
- Приемно-направляющие столы : 2шт;
- Формирующие кольца (полужесткие) :
- D80, 90, 100, 125, 150, 180, 200, 225, 250 (по 1шт);
- D300-400, 350-450, 500-600, 550-650 (по 1шт);
- D700-800, 750-850, 900-1000, 1200-1400-1500 (по 1шт)
- Ролик для накатки ребер жесткости (1шт)
- Шестерня (1шт)
- Формовочный ролик (1шт)
- Ящик с набором инструментов (1шт)
Модель | SBJX-1500D | SBJX-1500С2 | SBJX-2000А |
Диаметр трубы | 80-1500мм | 100-1500мм | 100-2000мм |
Толщина обработки | 0,4-1мм | 0,5-1,2мм | 0,5-1,8мм |
Ширина штрипса | 137мм | 137мм | 137мм |
Скорость процесса | 1-36м/мин | 1-36м/мин | 1-36м/мин |
Мощность двигателя | 5,5кВт | 7,5кВт | 15кВт |
Мощность режущего мотора | 4кВт | 4кВт | 4кВт |
Напряжение | 380В/3PH/50HZ | 380В/3PH/50HZ | 380В/3PH/50HZ |
Основные | |
---|---|
Производитель | Shibo Machinery |
Страна производитель | Китай |
Тип воздухоотвода по форме сечения | Круглый |
Тип воздухоотвода по материалу | Металлический |
Тип воздухоотвода по технологическим особенностям | Спирально-замковый |
Вес | 2260 кг |
Гарантийный срок | 12 мес |
Габаритные размеры | |
Ширина | 2200 мм |
Длина | 2600 мм |
Высота | 2050 мм |
- Цена: 8 200 000 ₸
