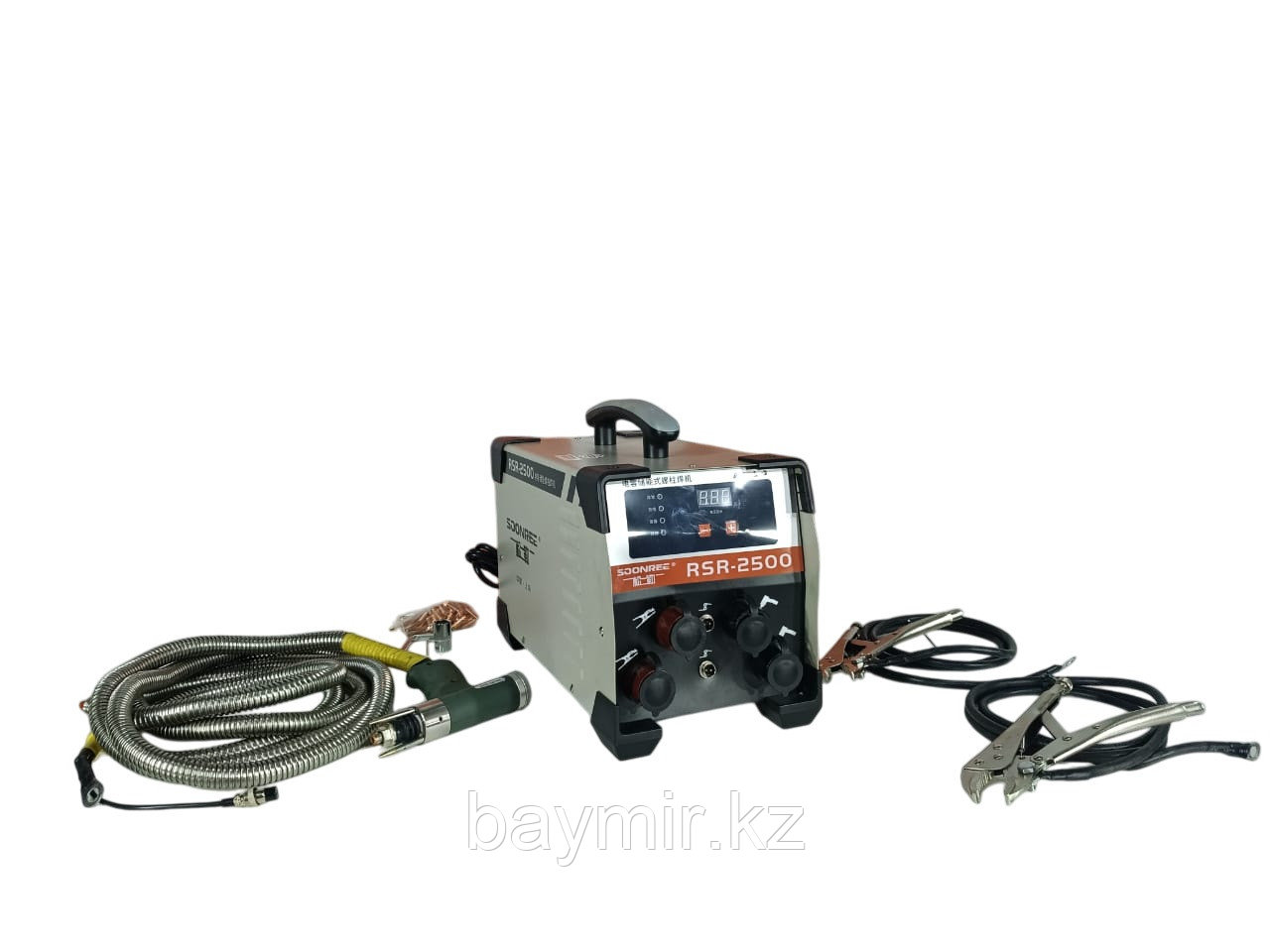

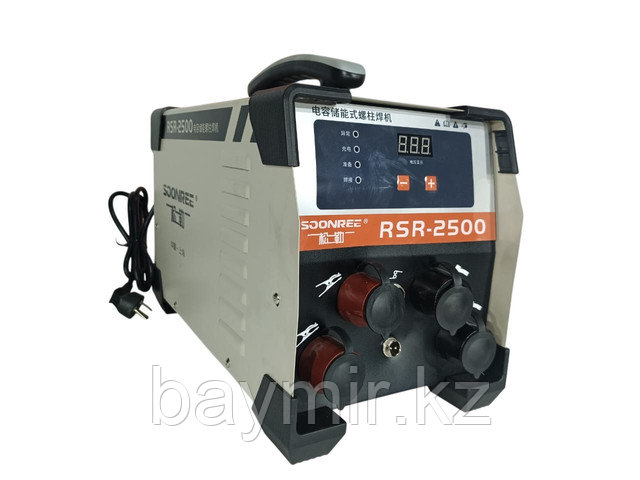

Конденсаторный сварочный аппарат для приварки шпилек и упоров RSR-2500

Конденсаторный сварочный аппарат для приварки шпилек и упоров RSR-2500

Конденсаторно-разрядная сварка шпилек с концевым поджигом служит прежде всего для приварки металлических стержней диаметром от 1 до 10 мм к тoнкoлиcтoвым изделиям толщиной от 0,5 до 3 мм. Она подразделяется на контактную сварку и сварку по зазору.

Контактный способ приварки применяется предпочтительно при работе с нержавеющей сталью, а также с нелегированными и оцинкованными металлами (15µ). При этом шпилька вставляется в крепеж и прижимается к рабочей детали пистолетом или автоматической сварочной головкой. Под действием пружины сварочного пистолета привариваемый метиз плотно прижимается к поверхности заготовки с характерным для конденсаторной сварки зарядом на кончике метиза. Нажатием кнопки на пистолете накопленная конденсаторная энергия высвобождается через тиристор. Зажженный кончик шпильки нагревается до степени плавления. При этом возникающая электрическая дуга полностью приплавляет кончик шпильки к детали.

 Ограничение тока зарядки для уменьшения воздействия на энергосистему, низкое энергопотребление.Стабильное напряжение зарядки конденсаторов. Постоянство ёмкости в течение долгого времени работы, что обеспечивает согласованность энергии хранения и стабильность сварки.Зарядка и разрядка конденсатора – взаимоблокируемые процессы. Функция защиты от перенапряжения обеспечивает безопасность сварщиков.Время сварки находится на уровне миллисекунд, что обеспечивает минимальное тепловложение и отсутствие сварочных деформаций. Это очень подходит для сварки листов толщиной от 0,5 мм до 5,0 мм.Малый вес, компактные размеры, простота в эксплуатации.

Технические характеристики:

Модель:RSR-2500;
Параметры питания 220В 50/60грц;
Номинальная входная емкость 1,8кВт;
Напряжение 33-198В;

Диаметр крепежа  M3-M10;
Материал крепежа низко углеродистая сталь, алюминий, латунь;
Скорость сварки 15-50/мин (В зависимости от диаметра шпильки)
Емкость конденсатора 108 000мкФ;
Защита IP21S;

Габариты:445*230*340мм
Вес: 25 кг

Комплект поставки:
   - Сварочный аппарат;
   - Сварочный пистолет с цангой М6;
   - Обратный кабель с зажимом 2 шт;
   - Цанги: М3,4,5,6 по 1 шт
   - Шпильки: М10х25 - 10 шт
   - Шпильки: М8х25 - 10 шт
   - Шпильки: М6х25 - 10 шт
   - Шпильки: М5х25 - 10 шт
   - Шпильки: М4х25 - 10 шт
   - Шпильки: М3х25 - 10 шт
   - Головка на 17 мм - 1 шт
   - Шестиграник ключ на 3 мм - 1 шт
