Резьбонакатной станок Z28-200

Описание:

Станок резьбонакатной Модель - Z28-200

Предназначен для точной обработки деталей типа тел вращения методом давления (накатки!)

.

Накатывание резьбы представляет собой процесс холодного пластического деформирования поверхностных слоев заготовки .В отличии от нарезания резьбы где за основу взято снятие верхнего слоя металла.

Резьбонакатной  станок   является без отходным оборудованием что значительно упрощает рабочий процесс.

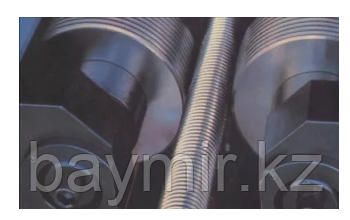

Сам процесс формирования резьбы производится путем обкатывания профиля, который наносится предварительно. Это своего рода накатка насечек на резьбе, образующаяся за счет принудительного вращения роликов.

В процессе движения станок выполняет и радиальное перемещение функциональных элементов с помощью приложения усилия от гидравлического привода

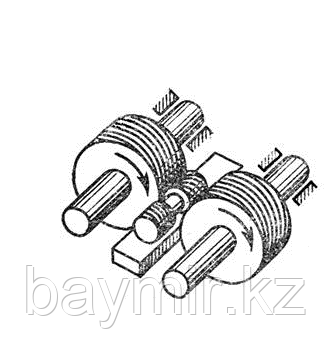

. В свою очередь, цилиндрическая заготовка находится между роликами на опорной части или в патроне захватывающего устройства.

Она вращается под влиянием силы трения, которая формируется при контакте роликов с поверхностью детали и нарастает по мере внедрения деформирующего профиля.

Для накатывания резьбы используются резьбонакатные  ролики.Ролики подбираются клиентом индивидуально, в зависимости от того какая требуется   резьба и шаг.

Технические характеристики

Модель - Z28-200
Диаметр заготовки - 5-65 мм
Диаметр вала для роликов - 75 мм
Макс. длина заготовки - доступна сквозная подача
Давление накатывания - 200 кН
Диаметр резьбонакатных роликов - 120-170 мм
Ширина резьбонакатных роликов - 30-100 мм
Угол накатывания - 5 град.
Мощность основного двигателя - 11 кВт

Вес - 2800 кг
Габариты (ДхШхВ) - 2500х1450х1650 мм
