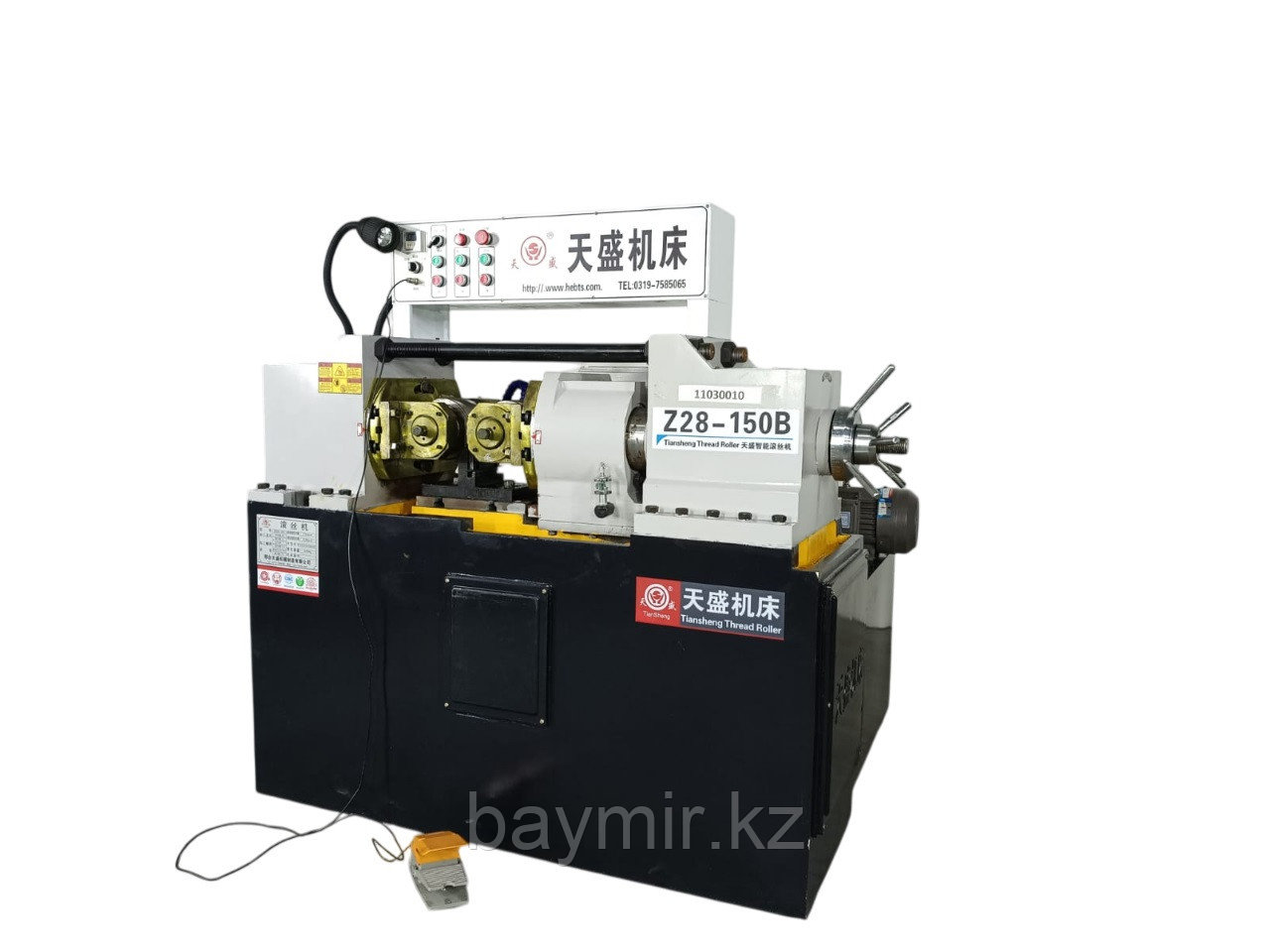

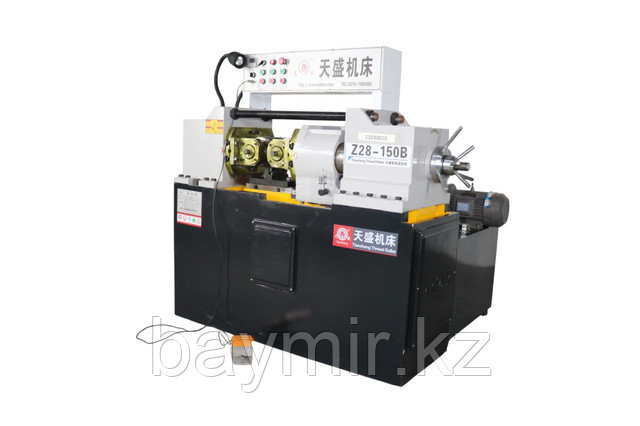

Резьбонакатной станок Z28-150B

  Описание:

Резьбонакатной станок предназначен для высокопроизводительного процесса накатывания наружной резьбы на детали типа шпилька, винт, труба, сгон и т.п

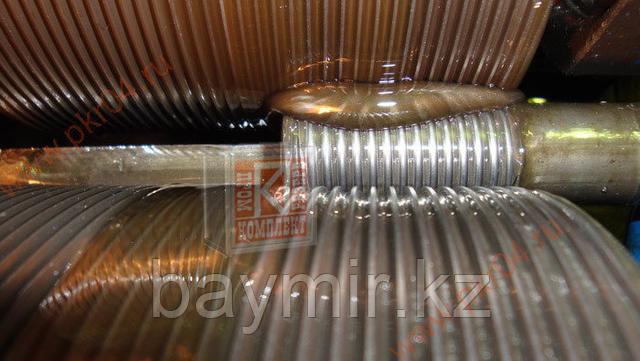

Принцип действия резьбонакатного станка основан на изменении поверхности детали и создании формы специальным инструментарием:

Формируемый профиль выполняется посредством вдавливания в плоскость детали определенной нагрузки.

Этот станок в основном используется для формования холодногнутых профилей.

  Процесс холодной прокатки представляет собой усовершенствованную технологию безстружечного технологического процесса.

  В процессе используется приспособления для прокатки для экструзионного формования.

Прокатное металлическое волокно является непрерывным, и радиальное давление, создаваемое во время прокатки, может эффективно улучшить гладкость поверхности, твердость и прочность заготовки, что в несколько раз или даже в десятки раз выше, чем в процессе резания. Что позволяет еще больше экономить материалы и облегчает автоматическую обработку.

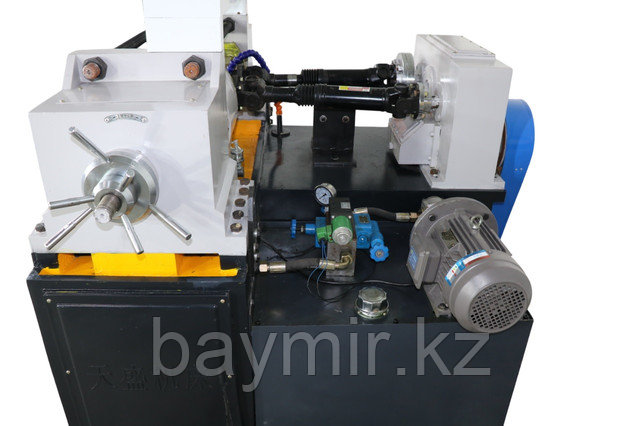

Машина может выполнять обычную резьбу, диагоналевую, прямую, винтовую, трапециевидную, модульную прокатку, выпрямлять, полировать, сужать диаметр и различную формовочную прокатку в холодном состоянии в диапазоне прокатки. Машина имеет безопасный и надежный электрогидравлический механизм управления и контроля, который позволяет выбирать цикл прокатки вручную и автоматически (пользователь сам подготавливает ролики по мере необходимости).

Технические характеристики

Мощность основного двигателя - 7,5 кВт
Угол накатывания - 5 град.
Ширина резьбонакатных роликов - 30-100 мм
Диаметр резьбонакатных роликов - 120-170 мм
Давление накатывания - 160 кН
Макс. длина заготовки - доступна сквозная подача
Диаметр вала для роликов - 54 мм
Диаметр заготовки - 5-56 мм
Модель - Z28-150B

Вес - 2000 кг
Габариты (ДхШхВ) - 1550х1550х1450 мм

Базовая комплектация

Накатные ролики одного типоразмера под деталь Заказчика
Станок в сборе
