Спирально-навивной станок SBJX-2000А

Описание

Станок  представляет собой комплекс для производства прямых участков спирально-навивных воздуховодов, применяемых при изготовлении систем вентиляции, воздушного отопления и воздухоочистки.

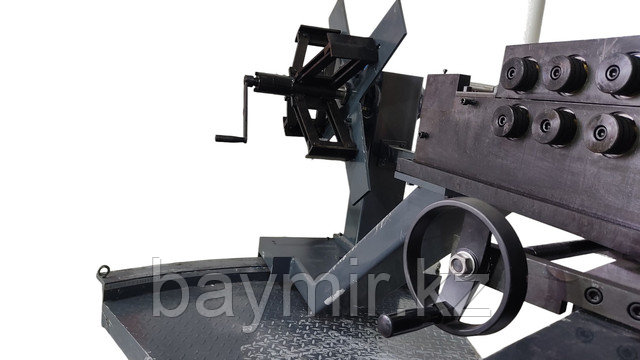

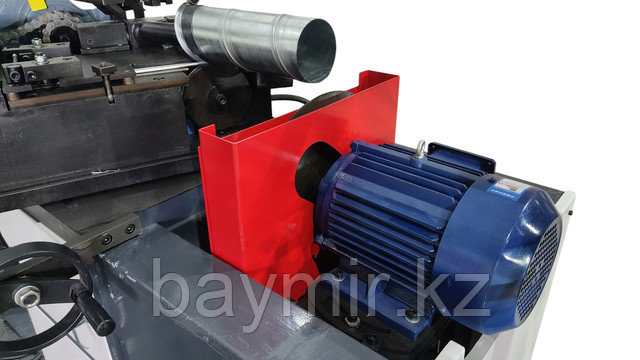

Технический процесс состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезки в нужный размер. Процесс отрезки производится без заусенцев, получаемый край обеспечивает безопасную эксплуатацию.
Управление станком для производства спирально-навивных воздуховодов осуществляется от системы ЧПУ. Высокая автоматизация работы линии обеспечивает высокую производительность и надёжность.

Технические характеристики

• Модель SBJX-2000A
• Диаметр трубы 200-2000мм;
• Длина трубы 100-20000мм;
• Толщина обработки 1.5-2.0мм;
• Ширина штрипса 137-139мм;
• Скорость процесса 1-36м/мин;
• Тип шовного замка-замок снаружи трубы;
• Электронная система контроля-автоматический контроль системой PLC;
• Давление воздуха в системе 0.5-2.0МПа;
• Напряжение 380В;
• Мощность двигателя 11кВт;
• Мощность режущего мотора 6кВт;
• Материал заготовок - алюминий, нержавеющая сталь, оцинкованная сталь;
• Вес 2800кг;
• Размеры (ДхШхВ) 3500х2100х3100мм
