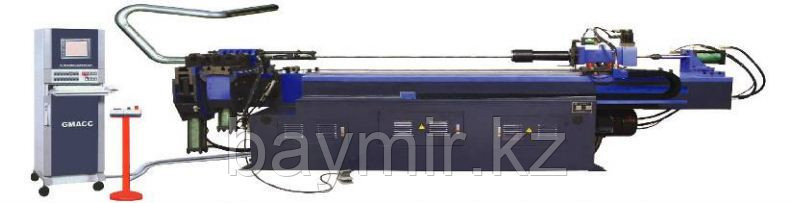

Трубогибочный станок с дорном GM-SB-114NCBA гидрав. (GM)
Цену уточняйте
- Под заказ
- Код: 10063
Отправка с 03 ноября 2024- +7 (747) 837-63-97Отдел продаж (пн-пт с 8:00-17:00ч.)
- +7 (708) 840-32-72Отдел продаж (пн-пт с 8:00-17:00ч.)
- +7 (708) 527-09-83Отдел продаж (пн-пт с 8:00-17:00ч.)
- +7 (701) 718-50-85Отдел продаж (пн-пт с 8:00-17:00ч.)
Описание
Гидравлический трубогибочные станок серии GM-SB (NCBA) имеет полностью автоматизированную систему управления. Трубогибочные станки данной серии отличаются высокой точностью и вращением на 360 градусов, отлично подходят для массового производства трехмерного изгиба.
Таких как: изготовление мебели, стульев, сантехники, товаров ТНП, садовой техники, гидравлических штуцеров, перил, ручек, реек, более мощные модели могут применяться для судовых трубопроводов, трасс коммуникаций и т.д.
Технические характеристики
| Модель | 100NCBA | 114NCBA | 129NCBA | 159NCBA | 219NCBA | 273NCBA | 325NCBA |
| Макс. размер гибки, мм | ￠100×6 | ￠114×8 | ￠129×10 | ￠159×14 | ￠219×14 | ￠273×14 | ￠325×14 |
| Радиус гибки, мм | 40-400 | 40-500 | 50-550 | 60-700 | 80-1000 | 150-1000 | 200-1100 |
| Угол гиба, ° | 0-190° | 0-190° | 0-190° | 0-190° | 0-190° | 0-190° | 0-190° |
| Макс. длина трубы, мм | 3000 | 3200 | 3500 | 4500 | 5000 | 6000 | 6000 |
| Мощность привода, кВт | 11 | 15 | 18,5 | 22 | 30 | 45 | 55 |
| Макс. давление, МПа | 16МПа | ||||||
| Габариты (Д*Ш*В), мм | 5500× 1350× 1200 | 6500× 1350× 1300 | 7500× 1350× 1300 | 8000× 2000× 1400 | 9000× 2200× 1400 | 13000× 4000× 2500 | 14000× 4500× 2500 |
| Общий вес, кг | 5000 | 5800 | 7200 | 13000 | 24000 | 38000 | 58000 |
Мин. Радиус гибки ― CLR (1.5 D)
Точность гибки ― ±0.10
Конфигурация систем электрического и гидравлического контроля
― Гидравлический двигатель Beide Siemens
― Гидронасос HYDROMAX
― Гидравлический клапан YUKEN
― Цилиндр JINSHENG SHANGHAI
― Масляные шланги SANYANG Taiwan.
― Сенсорный экран WEINVIEW Taiwan.
― PLC JAPAN MITSUBISHI
― Угловой контроллер NEMICON Japan.
― Другие электрические части SCHNEIDER German.
| Основные | |
|---|---|
| Производитель | GMACC |
| Страна производитель | Китай |
| ЧПУ | Да |
| Дополнительный сервис | Установка, Сервисное обслуживание, Обучение |
| Состояние | Новое |
| Общие параметры | |
| Вес | 5800 кг |
| Длина | 6500 мм |
| Ширина | 1350 мм |
| Высота | 1300 мм |
| Дополнительные параметры | |
| Обрабатываемый материал | Листовой металл (сталь, медь, алюминий и т.п.) |
| Тип привода станка | гидравлический |
| Пользовательские характеристики | |
| Гарантийный срок | 12 мес |
| Услуги | Пуско-наладочные работы |
| Толщина обработки,мм | 8 |
| Толщина обраюотки,мм | 8 |
| Диаметр обработки, мм | 114 |
- Цена: Цену уточняйте
