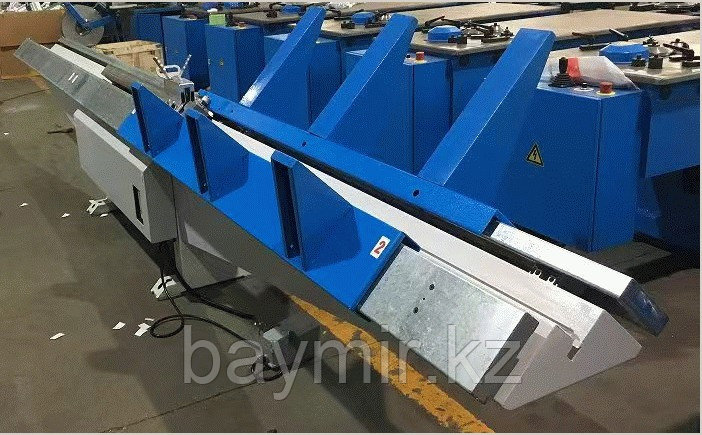

Тоннельный станок LC-1550H

Описание:

Станок тоннельной сборки выполняет три операции за один процесс: формовка фальцев, соединение фальцев, фальцеосадка;

Получаемый шов отличается высокой плотностью и качеством, играет роль дополнительного ребра жёсткости;

Направляющая каретка упрощает и ускоряет работу;
Концепция привода и распределение моментов способствуют тому, что станок необходимо смазывать лишь изредка;

Корпус станка - устойчивая, сварная конструкция. Роликовые валы защищены манжетой.

Технические характеристики:

Модель   LC-1550H

Макс. мощность привода - 5,5 кВт;

Напряжение сети  380В
Толщина металла - 0.5-1 мм;
Сечение воздуховода - 100х100 мм;
Рабочая скорость - 15 м/мин;
Рабочая высота - 700 мм;
Габариты (ДхШхВ) - 4550х800х1000 мм
В упак  3400х800х1100 мм

Вес - 700 кг

Основные особенности:

Тоннельная конструкция — длинная направляющая для листа

Рабочая поверхность из нержавеющей стали — низкое трение, защита от царапин

Регулируемые направляющие/упоры для разных форм и размеров листа

Усиленная стальная рама — высокая жёсткость и устойчивость

Возможность работы с длинными и тонкими заготовками

Типовые характеристики:

Максимальная рабочая ширина: до 1550 мм

Тип обработки: подача / поддержка листа

Материал заготовки: оцинкованная сталь, нержавейка, алюминий

Применение: вентиляционное производство, листообработка, металлоконструкции

Преимущества:

Повышает производительность линии

Снижает риск деформации листа

Улучшает качество готового изделия

Удобен для серийного производства

Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.



1) Главный переключатель включает и выключает станок.
2) Фальцовочная планка. Упорный подшипник и корпус для верхних фальцовочных роликов.
3) Фальцовочные ролики формируют и замыкают фальц, а также соединяют две заготовки.
4) Подающий стол
• Для загрузки заготовок
• Основание для направляющей системы.
5) Отводящий стол
• Опора для готового воздуховода
• Основание для направляющей системы
6) Направляющая система
• На ней работают направляющие каретки и автопилот /
• Два центральных направляющих рельса можно снять.
7) Опорные выступы
• Поддержание заготовок и воздуховодов
• Легко снимаются с направляющей системы. Могут быть изменены или заменены.
8) Направляющие каретки
• Подсоединяются друг к другу с помощью автопилота
• Направляет заготовки по направляющей системе через станок.
9) Автопилот
• Соединяет направляющие каретки друг с другом.
• Зажимает заготовки.
10) Дополнительное уплотнение впрыскивает уплотняющий состав в фальц. Устройство впрыска уплотняющего состава.
11) Расширительный бак для уплотняющего состава. Бак для уплотняющего состава.

Описание принципа действия:
Заготовки помещаются на подающий стол в направляющую каретку и зажимаются автопилотом.
После запуска станка с помощью педального переключателя ролики перемещают заготовки через станок. Они формируют и замыкают фальц воздуховода. Готовый воздуховод или соединенные заготовки могут быть сняты с отводящего стола или перемещены обратно к подающему столу с использованием направляющих кареток.
