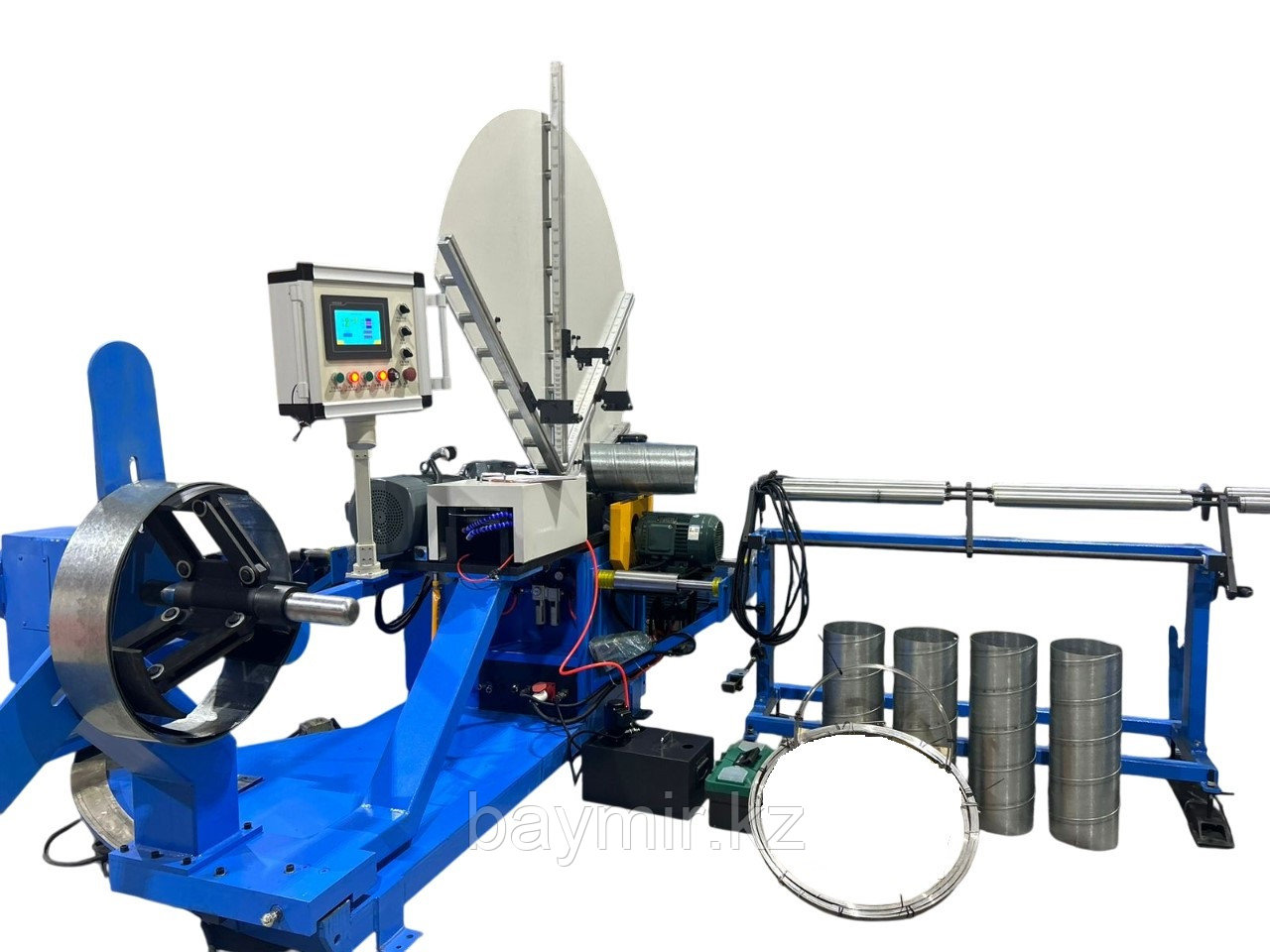

Спирально-навивной станок LC-85/1500A

Спирально-навивной станок LC-85/1500A

Описание:

Станок  представляет собой комплекс для производства прямых участков спирально-навивных воздуховодов, применяемых при изготовлении систем вентиляции, воздушного отопления и воздухоочистки.
Технический процесс состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезки в нужный размер. Процесс отрезки производится без заусенцев, получаемый край обеспечивает безопасную эксплуатацию.
Управление станком для производства спирально-навивных воздуховодов осуществляется от системы ЧПУ. Высокая автоматизация работы линии обеспечивает высокую производительность и надёжность.

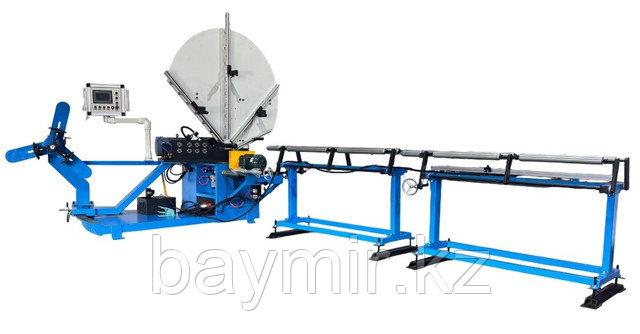

Спирально-навивной станок LC-85/1500A

Спирально-навивной станок LC-85/1500A – станок для производства спирально-навивных труб (воздуховодов), диаметром от 85 до 1500 мм. Для формирования диаметра трубы используется полужесткое кольцо. Отрезка производится с помощью фрезы.

Технические характеристики:

• Диапазон диаметра фальцовки труб : 85 – 1500 мм;
• Толщина обработки материала : 0.4 – 1.2 мм (ролики на толщину 0,4мм; 0,5мм; 0,6мм; 0,8мм; 1,0мм; 1,2мм)
• Обрабатываемые материалы : Алюминий, нержавеющая сталь, оцинкованная сталь, оцинкованная сталь с полимерным покрытием;
• Ширина штрипса (полосы) : 137 мм (стандарт - 137 мм);
• Скорость подачи материала : 0- 32 м/мин;
• Тип отрезного устройства : Дисковая фреза;
• Мощность главного приводного двигателя : 5.5 кВт;
• Мощность двигателя отрезного устройства : 4 кВт;
• Система управления : PLC
• Напряжение сети : 380 В;
• Габариты (Д*Ш*В) : 2900x1980x2050 мм;
• Вес : 1280кг;

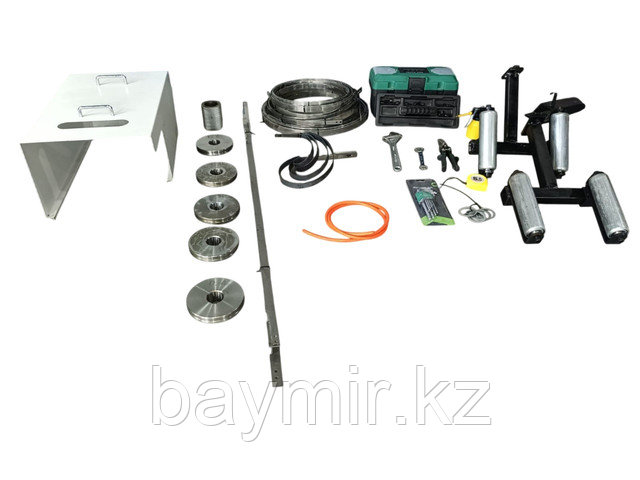

• Комплектация :

1. Станок (отрезная фреза) : 1 шт;
2. Приемно-направляющие : 2 шт;
3. Формирующие кольца (полужесткие) : D85, 100, 150, 200 (по 1шт); D250. 300. 350. 400. 450. 500. 600. 700. 800. 900. 1000. 1100. 1200. 1300. 1400. 1500 (по 1 шт)
