Виброгасители FRS типа
Виброгасители FRS типа имеют квадратное FRSQ(4 отверстия) или ромбовидное основание FRS (2 отверстия). По центральной оси проходит резьбовое отверстие. Резиновая часть изготовлена из натурального каучука и имеет противоскользящий буртик. В верхней части находится колпак для защиты резины и распределения нагрузки. Рекомендации: чтобы не нарушить работу системы монтажа, все внешние соединения должны быть упругими; виброизоляторы FRS типа следует устанавливать таким образом, чтобы направление вибрации проходило по оси.
Модельный ряд резино-металлических виброгасители:
| Модель |
IRHD DAN, мм |

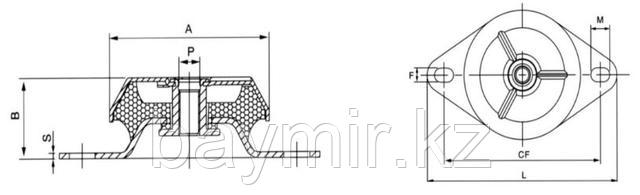

A | B | P | F x M | CF | L | S |
Средн жестк кг/мм |
Max Нагруз, кг |
Max Отклон, мм |
Тип |
| FRS633510W | 40 | 63 | 35 | M10 | 9*12 | 88 | 110 | 2 | 7.0 | 30.0 | 4.3 | 1 |
| FRS633510M | 60 | 15.8 | 60.0 | 3.8 | ||||||||
| FRS833510W | 40 | 83 | 35 | M10 | 11.5*15 | 110 | 135 | 3 | 17.8 | 80.0 | 4.5 | 1 |
| FRS833510M | 60 | 44.5 | 180.0 | 4.0 | ||||||||
| FRS833512W | 40 | 83 | 35 | M12 | 11.5*15 | 110 | 135 | 3 | 17.8 | 80.0 | 4.5 | 1 |
| FRS833512M | 60 | 44.5 | 180 | 4.0 | ||||||||
| FRS1064212W | 40 | 106 | 42 | M12 | 13*19 | 143 | 175 | 4 | 33.5 | 200.0 | 5.9 | 1 |
| FRS1064212M | 60 | 60.7 | 400.0 | 5.9 | ||||||||
| FRS1064216W | 40 | 106 | 42 | M16 | 13*19 | 143 | 175 | 4 | 33.5 | 200.0 | 5.9 | 1 |
| FRS1064216M | 60 | 60.7 | 400.0 | 5.9 | ||||||||
| FRS1505416W | 40 | 150 | 54 | M16 | 14*18 | 182 | 218 | 4 | 37.5 | 450.0 | 12.0 | 1 |
| FRS1505416M | 60 | 78.7 | 800.0 | 10.2 | ||||||||
| FRSQ1808620W | 40 | 180 | 86 | M20 | 14.5*18 | 146 | 190 | 5 | 58.2 | 900 | 15.2 | 2 |
| FRSQ1808620M | 60 | 115 | 345 | 3.0 | ||||||||
| FRSQ22010524W | 40 | 220 | 105 | M24 | 17.5*20 | 180 | 220 | 5 | 95.0 | 1700.0 | 17.9 | 2 |
| FRSQ22010524M | 60 | 195.0 | 3400.0 | 17.4 |
